24.04.2018 - Инструменты Troubleshooting в сети на MikroTik

Разберем утилиты для troubleshooting в сетях MikroTik, такие как torch, ip scan, romon, bandwidth test и другие.

В данной статье мы поговорим о том, что использовать для troubleshooting в сети на оборудовании MikroTik. Речь пойдет о следующих инструментах:

• Torch
• Ip scan
• Sniffir
• Cable test
• RoMON
• Bandwidth Test
• Traffic Monitor

Наверняка многими из них вы уже пользовались, но я попытаюсь рассказать интересные вещи, которые может смогут вам помочь в работе. Во всяком случае мы, в нашей практике ИТ-аутсорсинга, используем их регулярно

Torch

Этот инструмент используется для мониторинга трафика в реальном времени, как всего трафика, так и через конкретный интерфейс.

Доступен в winbox, cli, webfug. Находится /tool torch.

Также кроме стандартного расположения torch можно открыть через Simple Queue и в настройках интерфейса.

Хочу отметить что torch видит метки DSCP и VLAN ID.

Через CLI у torch есть некоторые дополнительные функции, например запустить его на определеное время командой duration и задать интервал обновления данных командой freeze-frame-interval.

IP SCAN

Следующий очень полезный инструмент, который я всегда использую в своей работе это ip scan.

Находится он /tool ip scan. При помощи его можно быстро просканировать сеть и примерно уяснить что в ней находится. Так же при помощи его можно сразу определить если у нас есть где-то за двоение ip адресов.

Если у микротика указаны DNS сервера по в соответствующем поле будет заполнены и имена. Так же удобно отображается в графе Time(ms) задержка. Так же он доступен и в CLI.

Sniffer

Sniffer – это инструмент, который может захватывать и анализировать пакеты, которые уходят или проходят через маршрутизатор. Находится он /tool sniffer, также от доступен и в CLI. Есть возможность сохранять dump в файл или отправлять на удалённый сервер (например в wireshark), а также просмотра в реальном времени.

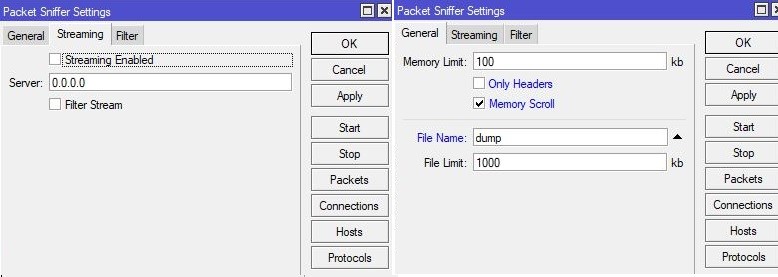

На вкладке General

• Memiry Limit – задается какое количество ОЗУ будет доступно снифиру для аботы
• File Name – имя файла дампа
• File Limit – максимальный размер файла дампа.
• Галочки Only Headers – собирать только заголовки.
• memory-scroll - нужно ли переписывать устаревшие данные, когда достигнут предел памяти.

На вкладки Streaming включаем собственно его и указываем сервер на который будет отправляется.

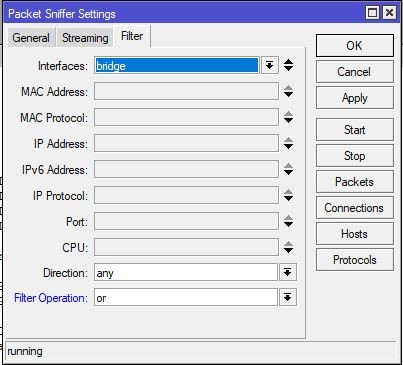

На вкладки Filter задаем параметры фильтрации. После старта можно нажать на кнопку «Packets» и посмотреть результаты.

Cable test

Еще один полезный инструмент в микротике называется cable test. Доступен он в настройках интерфейса, помогает определить расстояние до обрыва таковой есть и длину кабеля

В моем примере я откусил одну пару на расстояние примерно 50 см. Мерит он не идеально +- пару метров.

RoMON

RoMON – утилита для доступа к устройствам через MikroTik находящихся в одном l2 сегменте с пограничным устройством, к которому у нас есть прямой доступ. Находится в /tool RoMON, помогает при удаленном администрировании.

Этот инструмент удобно использовать, когда по каким-либо причинам нам не хочется для настройки новых устройств за роутером использовать CLI (Mac Telnet) а хочется все делать через winbox.

Для использования этой функции нужно ее активировать как на роутере, к которому у нас есть доступ так и на тех (через Mac Telnet) которые находятся за нашем устройством. Включается оно /tool RoMON.

Все дальше подключаемся в winbox к нашему устройству через кнопку «Connect To RoMON» и в списки винбокса появятся все доступные устройства для подключения.

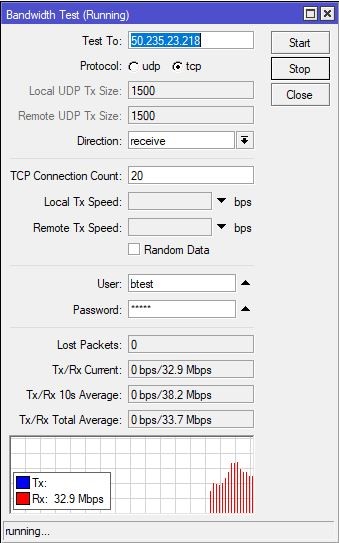

BandwidthTest

• Инструмент позволяющий оценить скорость соединения с удаленным сервером
• Есть в winbox, cli, webfig
• Есть клиент и сервер
• Возможно, использовать в различных скриптах

Есть отдельная утилита под windows. Есть общедоступные сервера которыми можно пользоваться. https://forum.mikrotik.com/viewtopic.php?t=104266

Очень удобно мерить скорость этим инструментом. Стоить также предупредить что если у вас большая скорость подключения и не очень мощное устройство (smips) то при запуске теста можно загрузить CPU на 100% и на время потерять доступ к устройству.

TrafficMonitor

И последний инструмент о котором мы поговорим это Traffic Monitor. Он используется для выполнения консольных скриптов, когда трафик интерфейса пересекает заданный порог. Находится он /tool traffic-monitor.

Его можно сравнить у утилитой «Netwatch» которая по доступности или недоступности определённого хоста выполняет какие-либо действия. Пример одного из применений, можно настроить отправку на почту уведомления если канал будет загружен на 95 % в течении 5 минут, вариантов много и примеров в интернете тоже.

На этом на сегодня все.
