03.04.2014 - Настройка VLAN на примере коммутатора D-link DGS-1100-24
Статья раскрывает особенности настройки технологии VLAN на примере конкретного оборудования.
Доброго времени суток, уважаемый посетитель. Сегодня я, как обычно, по нашей доброй традиции, буду рассказывать кое-что интересное. А рассказ сегодня пойдет про замечательную штуку в локальных сетях под названием VLAN. В природе не мало разновидностей данной технологии, про все рассказывать не будем, а только про те, которые решили бы стоящую перед нашей компанией задачу. Данная технология уже не раз применялась нашими специлистами в нашей практике ИТ аутсорсинга в регионе, Но в этот раз, всё было несколько интереснее, т.к. оборудование с которым пришлось работать - несколько "урезанное" (прошлая похожая задача релизовывалась на коммутаторе D-link DES-1210-28). Но, обо всем по порядку.
Что же такое VLAN?
VLAN – логическая («виртуальная») локальная сеть, представляет собой группу хостов с общим набором требований, которые взаимодействуют так, как если бы они были подключены к широковещательному домену, независимо от их физического местонахождения. VLAN имеет те же свойства, что и физическая локальная сеть, но позволяет конечным станциям группироваться вместе, даже если они не находятся в одной физической сети. Такая реорганизация может быть сделана на основе программного обеспечения вместо физического перемещения устройств.
Данная технология позволяет выполнять две задачи:
1) группировать устройства на канальном уровне (т.е. устройства, находящиеся в одном VLAN’е), хотя физически при этом они могут быть подключены к разным сетевым коммутаторам (расположенным, к примеру, географически отдаленно);
2) разграничивать устройства (находящиеся в разных VLAN’ах), подключенные к одному коммутатору.
Иначе говоря, VLAN ‘ы позволяют создавать отдельные широковещательные домены, снижая, тем самым, процент широковещательного трафика в сети.
Port-BaseVLAN
Port-Base VLAN – представляет собой группу портов или порт в коммутаторе, входящий в один VLAN. Порты в таком VLAN называются не помеченными (не тегированными), это связанно с тем, что кадры приходящие и уходящие с порта не имеют метки или идентификатора. Данную технологию можно описать кратко – VLAN ’ы только в коммутаторе. Эту технологию мы будем рассматривать на управляемом коммутаторе D-link DGS-1100-24.
IEEE 802.1Q

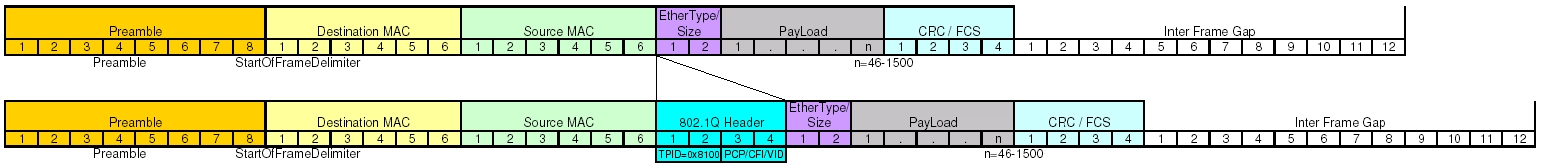

IEEE 802.1Q — открытый стандарт, который описывает процедуру тегирования трафика для передачи информации о принадлежности к VLAN. Для этого в тело фрейма помещается тег, содержащий информацию о принадлежности к VLAN’у. Т.к. тег помещается в тело, а не в заголовок фрейма, то устройства, не поддерживающие VLAN’ы, пропускают трафик прозрачно, то есть без учета его привязки к VLAN’у.
Немного наркомании, а именно - процедура помещения тега в кадр называется – инъекция.
Размер тега — 4 байта. Он состоит из таких полей:
- Tag Protocol Identifier (TPID, идентификатор протокола тегирования). Размер поля — 16 бит. Указывает какой протокол используется для тегирования. Для 802.1Q используется значение 0x8100.
- Priority (приоритет). Размер поля — 3 бита. Используется стандартом IEEE 802.1p для задания приоритета передаваемого трафика.
- Canonical Format Indicator (CFI, индикатор канонического формата). Размер поля — 1 бит. Указывает на формат MAC-адреса. 0 — канонический, 1 — не канонический. CFI используется для совместимости между сетями Ethernet и Token Ring.
- VLAN Identifier (VID, идентификатор VLAN). Размер поля — 12 бит. Указывает какому VLAN принадлежит фрейм. Диапазон возможных значений от 0 до 4095.
Порты в 802.1Q
Порты могут быть в одном из следующих режимов:
- Tagged port (в терминологии CISCO - trunk-port) - порт пропускает пакеты маркированные указанными номерами VLAN, но при этом сам никак не маркирует пакеты
- Untagged port (в терминологии CISCO - access-port) - порт прозрачно пропускает немаркированный трафик для указанных VLAN, если трафик уходит в другие порты коммутатора за пределы указанного VLAN, то там он уже виден как маркированный номером этой VLAN.
- Порт не принадлежит никаким VLAN и не учувствует в работе коммутатора
Пример. Имеется офисное помещение, в котором отдел кадров разделен на два этажа, нужно, чтобы сотрудники были отделены от общей сети. Имеется два коммутатора. Создадим VLAN 3 на одном и втором, порты, которые будут в одном из VLAN укажем как Untagget Port. Для того, чтобы коммутаторы понимали в какой VLAN адресуется кадр, нужен порт, через который будет пересылаться трафик в этот же VLAN другого коммутатора. Выделим, к примеру, один порт и укажем его как Tagget. Если у нас, помимо VLAN 3, есть еще и другие, и ПК-1 расположенный в VLAN 3 будет искать ПК-2, то широковещательный трафик не будет «ходить» по всей сети, а только в VLAN 3. Прибежавший кадр будет пропускаться через MAC-таблицу, если же адрес получателя не будет найдет, такой кадр будет отправлен через все порты такого VLAN откуда он прибежал и порт Tagget с меткой VLAN, чтобы другой коммутатор воспроизвел широковещание на ту группу портов, которые указаны в поле VID. Данный пример описывает VLAN – один порт может быть только в одном VLAN.
IEEE 802.1ad

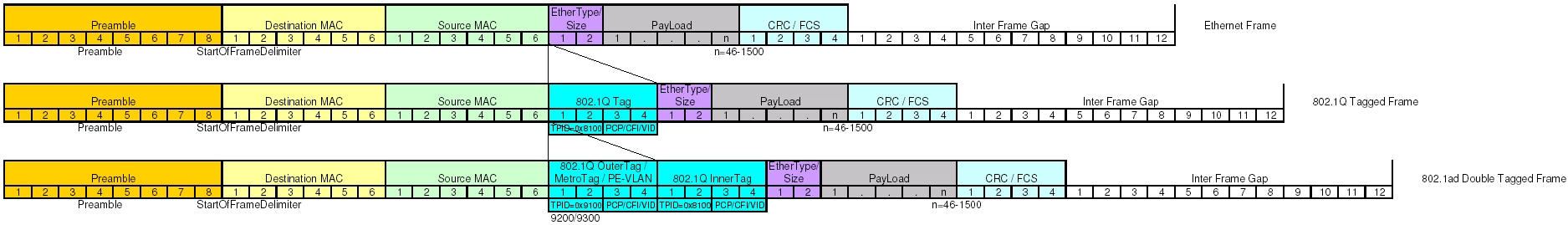

802.1ad — это открытый стандарт (аналогично 802.1q), описывающий двойной тег. Также известен как Q-in-Q, или Stacked VLANs. Основное отличие от предыдущего стандарта — это наличие двух VLAN’ов — внешнего и внутреннего, что позволяет разбивать сеть не на 4095 VLAN’ов, а на 4095х4095.
Сценарии могут быть различны – провайдеру надо “пробросить” транк клиента, не затрагивая схему нумерации VLAN’ов, надо балансировать нагрузку между субинтерфейсами внутри сети провайдера, либо просто – маловато номеров. Самое простое – сделать ещё одну такую же метку (tag).
Асимметричный VLAN

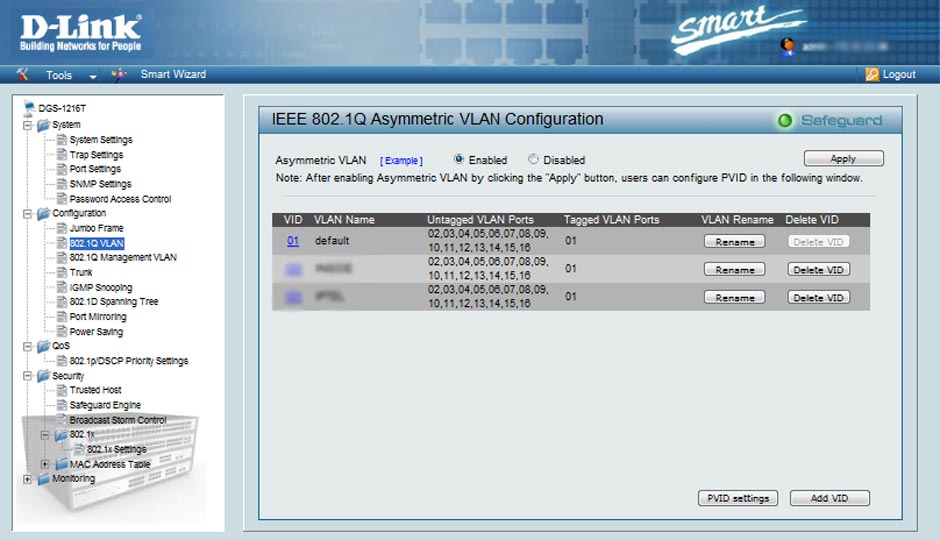

В терминологиях D-Link, а также в настройках VLAN, есть понятие асимметричный VLAN – это такой VLAN, в котором один порт может быть в нескольких VLAN.
Состояние портов меняется
- Tagged порты работают прежним образом
- Появляется возможность назначать как Untagged несколько портов на несколько VLAN. Т.е. один порт сразу работает в нескольких VLAN как Untagged
- У каждого порта появляется еще один параметр PVID - это VLAN ID, которым маркируется трафик с этого порта, если он уходит на Tagged порты и за пределы коммутатора. У каждого порта может быть только один PVID
Таким образом, мы получаем то, что внутри устройства один порт может принадлежать сразу нескольким VLAN, но при этом, уходящий в tagged (TRUNK) порт, трафик будет маркироваться номером, который мы задаем в PVID.
Ограничение: Функция IGMP Snooping не работает при использовании асимметричных VLAN.
Создание VLAN на D-link DGS-1100-24.
Что имеется. Два коммутатора, один из них D-link DGS-1100-24, к нему подключен коммутатор №2. В коммутатор №2 подключены машины пользователей – абсолютно всех, а также сервера, шлюз по умолчанию и сетевое хранилище.
Задача. Ограничить отдел кадров от общей среды, так, чтобы при этом были доступны сервера, шлюз и сетевое хранилище.
Ко всему прочему, коммутатор D-link DGS-1100-24 только что вынули из коробки. По умолчанию большинство управляемых коммутаторов компании D-Link имеют адрес 10.90.90.90/8. Нас не интересует физическое нахождение у коммутатора или смена адреса. Существует специальная утилита D-Link SmartConsole Utility, которая помогает найти наше устройство по сети. После установки запускаем утилиту.
Прежде чем переходить к настройке, переключим порты должным образом:
1) Переключим порт отдела кадров с коммутатора №2 в коммутатор №1
2) Переключим сервера, шлюз и сетевое хранилище с коммутатора №2 в коммутатор №1
3) Подключим коммутатор №2 в коммутатор №1
После такого переключения видим следующую картину: сервера, шлюз, сетевое хранилище и отдел кадров подключены в коммутатор №1, а все остальные пользователи в коммутатор №2.
.JPG)
Жмем кнопку «Discovery»
.JPG)
Ставим галочку и жмем значок шестеренки, открывается окно настройки коммутатора. После задания адреса, маски и шлюза, пишем пароль, который по умолчанию admin.
.JPG)
Далее логинимся на Web-интерфейсе устройства и переходим в ветку VLAN – Port-Based VLAN. На картинки виден уже созданный VLAN, но в качестве демонстрации создадим еще один.
.JPG)
Жмем «Add VLAN» и указываем имя VLAN и порты
.JPG)
Жмем «Apply»
.JPG)
После создания нужных VLAN, сохраним настройку, для этого нажмем «Save», «Save configuration»
.JPG)
Итак, мы видим, что VLAN 3 не имеет доступа к портам 01-08, 15-24 – следовательно, не имеет доступ к серверам, шлюзу, сетевому хранилищу, к VLAN2 и остальным клиентам – которые подключены к коммутатору №2. Тем не менее VLAN 2 имеет доступ к серверам, шлюзу, сетевому хранилищу, но не имеет к остальным машинам. И наконец, все остальные машины видят сервера, шлюз, сетевое хранилище, но не видят порты 05,06.]
Таким образом, при наличии определенных знананий об особенностях оборудования и навыков ИТ-аутсорсинга, можно удовлетворить потребности клиента даже на таком бюджетном оборудовании как коммутатор D-Link DGS1100-24.
Все, люди, Мир Вам!
